Extension de bras de pelle Section 40-47T à longue portée
18 mètres avec bras de godet de pelle
Pour plus de produits :

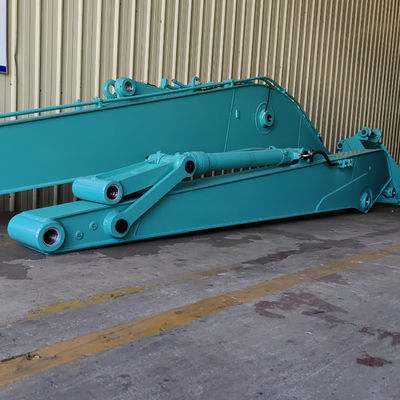

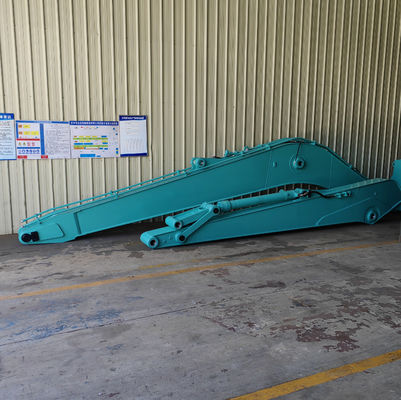

Présentation du produit de la flèche de pelle
Conception améliorée de la flèche de pelle pour les applications intensives
La flèche de la pelle est construite en acier Q355B à haute résistance, assurant une durabilité et une rigidité structurelle optimales. Pour le manchon du bras d'extension, acier 45# est utilisé comme matériau de base, renforcé par une doublure de douille 40Cr pour améliorer la résistance à l'usure.
Pour minimiser les contraintes de cisaillement causées par la rotation fréquente de l'arbre et du manchon, une lubrification (graisse au beurre) est appliquée, prolongeant considérablement la durée de vie du manchon.
Une caractéristique clé de cette conception est le bras d'extension positionné entre le support du corps et le bras de travail. Ce composant est entraîné hydrauliquement par des vérins d'huile dédiés, fonctionnant en tandem avec le vérin du godet pour maximiser l'efficacité opérationnelle.
Le système est équipé de doubles interfaces de contrôle (à l'intérieur et à l'extérieur du poste de pilotage), chaque ensemble de vérins hydrauliques fonctionnant indépendamment pour une manœuvrabilité précise.
Applications idéales :
Cette innovation représente une avancée majeure dans les machines minières, offrant des performances supérieures et une fiabilité à long terme dans des environnements exigeants.
| Utilisation des matériaux |
Q345B, Q550D, peut également être personnalisé selon les exigences du client |
| Période de garantie du produit |
6 mois, 9 mois, 1 an |
| Taille du produit |
La plupart des longueurs peuvent être de 34M, selon les exigences du client, n'importe quel modèle de pelle |
Avantages du bras long de pelle Zhonghe
1. Moins d'entretien
Utilisation de matériaux de haute qualité, tels que Q355B par défaut, Q690D en option, connecteurs Niningbo, pipelines de précision sans soudure, manchon en cuivre en alliage de graphite et vérin de godet solide mais léger.
2. Solide et robuste
Barres de renfort intégrées. Compétences de soudure professionnelles pour les différentes positions de support. Préparation de rainure (bord de 45 ° d'extraction) avant le soudage.
3. Tolérance inférieure à 5-10 um
La tolérance de perçage est inférieure à 5-10 um, assure la précision.
4. Atteindre plus profondément et plus haut
La portée de travail maximale et la hauteur de creusement maximale sont plus grandes car l'angle de la flèche et du bras peut atteindre 163 degrés.
5. Efficacité de travail élevée et économie de carburant
Plus léger tout en tenant compte de la qualité, assure non seulement l'efficacité du travail, mais économise également du carburant.
6. Test de soudure d'angle
Nous pouvons déterminer la qualité d'un joint de soudure d'angle en effectuant des essais non destructifs et mécaniques. Les examens macro et les essais de rupture d'angle donnent une bonne vue du profil, de la fusion et de la pénétration, et révèlent s'il y a des imperfections, telles que la porosité ou les inclusions, dans la soudure. Ces essais sont utilisés pour tester la capacité du soudeur à souder une soudure d'angle.
Ce que Zhonghe peut faire
Options de personnalisation
-
Compatibilité universelle: S'adapte à toutes les grandes marques de pelles.
-
Solutions sur mesure: Personnalisez la couleur, la longueur et le matériau selon vos spécifications.
-
Fonctionnalité améliorée: Pipelines hydrauliques supplémentaires disponibles pour des applications spécialisées.
-
Ensembles complets: Fourniture optionnelle de vérins de flèche et de vérins de bras sur demande.
-
Capacité de production
Service axé sur le client
-
Assistance en ligne 24h/24 et 7j/7: Assistance rapide dans les 24 heures.
-
Conseils techniques d'experts: Consultations vidéo avec nos ingénieurs expérimentés de plus de 10 ans.
-
Expédition rentable: Conception en plusieurs pièces pour les longues flèches afin d'optimiser l'espace des conteneurs et de réduire les frais de transport.
-
Couverture de la garantie
Toutes les pièces dont vous avez besoin sont incluses.
Les kits à longue portée sont entièrement compatibles avec les godets et les vérins standard des pelles ZHONGHE.
|

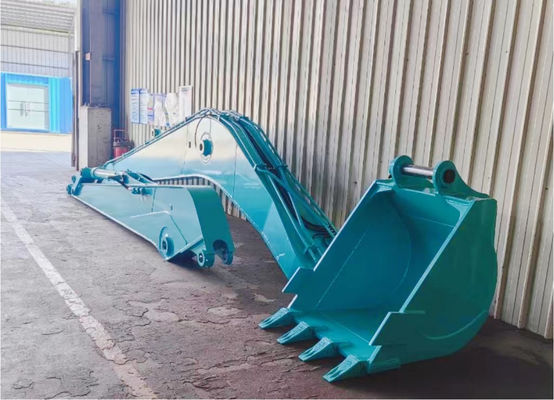

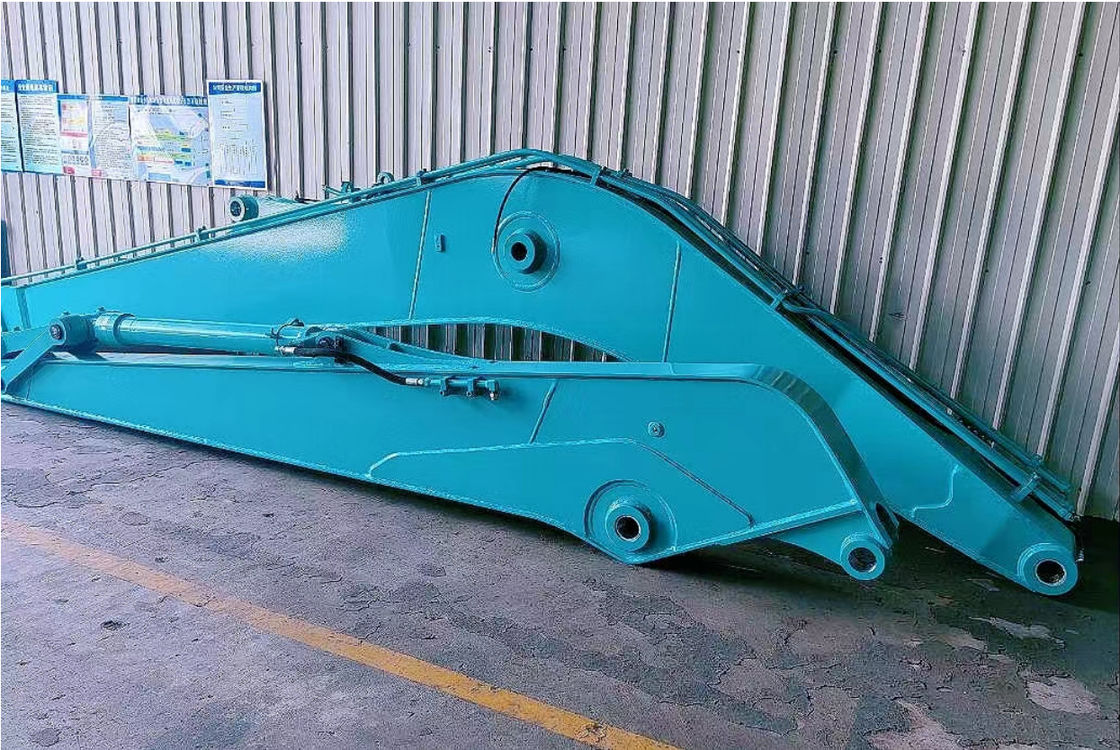

Longue flèche de pelle
|
Long bras de pelle
|

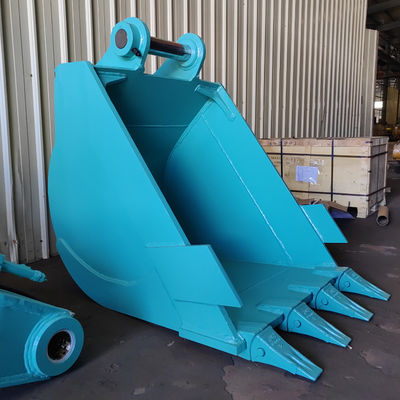

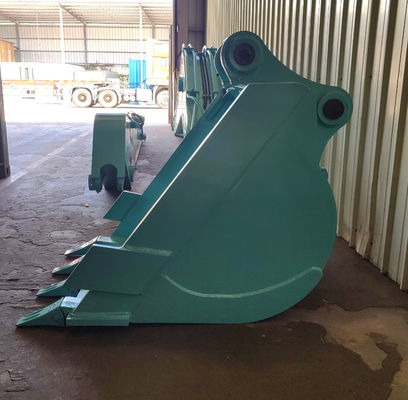

Godet standard
|
|
Kit de tringlerie
|
Vérin de godet
|
Tuyau de beurre
|
|
Goupille
|
Système de lubrification
|
Joints
|
Spécification du bras de flèche de pelle
Poids
|
Modèle
|
Longueur de la pièce
|
Longueur totale (m)
|
Poids (kg)
|
Hauteur de dépose maximale (m)
|
| Longueur totale (mm) |
25T |
8.5 |
16 |
2800 |
16M |
| Flèche (A) (mm) |
2.3 |
900 |
| Bras (b) (mm) |
5.2 |
1700 |
| Rayon de creusement maximal (C) (mm) |
30T |
9.5 |
18 |
3000 |
18M |
| Profondeur de creusement maximale (C) (mm) |
2.3 |
1000 |
| Hauteur de déchargement maximale (E) (mm) |
5.2 |
1950 |
| Hauteur de creusement maximale (F) (mm) |
35T |
10.5 |
20 |
3500 |
20M |
| Volume du godet (m³) |
2.3 |
1100 |
Force de l'entreprise
Kaiping Zhonghe Machinery Manufacturing Co., Ltd. est un fabricant et fournisseur intégré de premier plan, spécialisé dans les bras de flèche et les accessoires de pelle personnalisés. Avec un 14 000 m² atelier de structure en acier normalisé moderne et des équipements d'usinage de haute précision de pointe, nous combinons une technologie de pointe avec une main-d'œuvre hautement qualifiée pour fournir des produits de qualité supérieure.
Notre équipe comprend :
-
60+ experts techniques chevronnés
-
30+ soudeurs certifiés avec plus de 7 ans d'expérience
-
15+ concepteurs seniors
-
-
Une équipe de R&D dédiée à l'innovation
Avec une capacité de production annuelle de plus de 600 bras de flèche de pelle, nous proposons des solutions de haute qualité et à des prix compétitifs qui sont fiables dans plus de 40 pays dans le monde.
Guidés par nos valeurs fondamentales—« Excellence en qualité, intégrité dans la gestion et engagement envers la satisfaction du client »—nous invitons les partenaires mondiaux à collaborer et à grandir avec nous.
FAQ du bras long de pelle
Q1 : Pourquoi ne pas avoir de vérins de flèche et de bras dans le plan ?
A1 : Premièrement, l'ensemble du bras long s'allonge, mais la flèche ne s'allonge que de son manchon central à son extrémité, de sorte que les vérins de flèche et de bras d'origine peuvent être utilisés. Deuxièmement, l'utilisation des pièces d'origine peut vous faire économiser des coûts.
Q2 : Quelle est la longueur du bras de flèche qui peut être configuré avec une mini-pelle ? Faut-il augmenter le contrepoids ?
A2. De manière générale, le bras le plus long de la pelle 30-40 suggère d'être de 8 mètres et peut configurer un godet de 0,1 m³, sans avoir besoin d'un contrepoids supplémentaire. Le bras le plus long de la pelle 55 suggère d'être de 12 mètres, ce qui peut configurer un godet de 0,1 à 0,15 m³, ce qui nécessite un contrepoids supplémentaire de 0,5 tonne. Le bras le plus long de la pelle 60-80 suggère d'être de 12 mètres, peut configurer un godet de 0,15 à 0,25 m³, nécessite un contrepoids supplémentaire de 0,5 à 0,7 tonne.
Il est déconseillé d'étendre le bras de flèche à la longueur la plus longue, car la mini-pelle est facile à se balancer.
Q3 : Combien de temps faudra-t-il pour installer une flèche à longue portée de pelle ?
Cela dépend de l'installateur et de la taille de la machine.
Habituellement, déconnecter le bras de flèche d'origine, le vérin de bras, puis fixer le nouveau est correct.
