Personnalisation ZhongHe de haute qualité pour pelle CAT336, flèche et balancier longue portée de 22 mètres, 22m
Pour plus de produits :

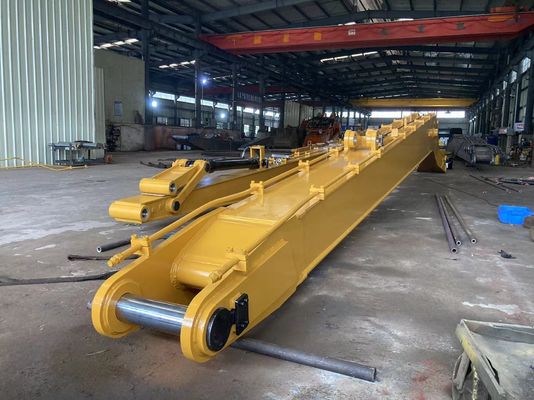

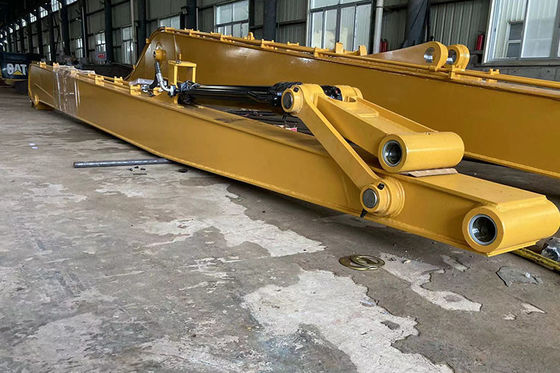

Présentation du produit de la flèche de pelle
Le bras long de la pelle est fabriqué en acier Q355B avec une bonne résistance et rigidité. Le manchon d'arbre du bras allongé est généralement fabriqué en acier 45 #, avec une douille 40Cr à l'intérieur, ainsi que l'effet lubrifiant du beurre, il réduit la force de cisaillement produite lorsque l'arbre et le manchon tournent fréquemment, ainsi, la durée de vie du manchon d'arbre est augmentée. Le champ d'utilisation est relativement large, mais sa fonction principale est d'améliorer le rayon d'excavation, dans le nettoyage des rivières, la remise en état des terres, l'excavation des entrées et sorties de métro, le tunnel souterrain piétonnier, la réparation des murs de protection routiers, le transport général de ciment résidentiel.
Utilisation des matériaux |
Q345B, Q550D, Peut également être personnalisé selon les exigences du client |
Période de garantie du produit |
6 mois, 9 mois, 1 an |
Taille du produit |
La plupart des longueurs peuvent être de 34M, selon les exigences du client, tout modèle de pelle |


Avantages du bras long de pelle Zhonghe
1. Moins d'entretien
Utilisation de matériaux de haute qualité, tels que Q355B par défaut, Q690D en option, connecteurs Niningbo, pipelines de précision sans soudure, manchon en cuivre en alliage de graphite et godet cylindre solide mais léger.
2. Solide et robuste
Barres de renfort intégrées. Compétences de soudure professionnelles pour les différentes positions de support. Préparation de rainure (45° bord-minier) avant le soudage.
3. Tolérance de 5 à 10 um
La tolérance de perçage des trous est de 5 à 10 um, assure la précision.
4. Atteindre plus profondément et plus haut
La portée de travail maximale et la hauteur de creusement maximale sont plus grandes car l'angle de la flèche et du balancier peut atteindre 163 degrés.
5. Haute efficacité de travail et économie de carburant
Plus léger tout en tenant compte de la qualité, assure non seulement l'efficacité du travail, mais économise également du carburant.
6. Tests métallurgiques
Analyse approfondie des échantillons d'acier pour rechercher les défauts microstructuraux et les différentes phases présentes dans les duplex et super duplex ainsi que de nombreux autres matériaux de soudure.
Ce que Zhonghe peut faire
PERSONNALISATION :
1. Applicable à toutes les marques de pelles.
2. La couleur, la longueur et le matériau peuvent être réalisés selon vos besoins.
3. Des pipelines supplémentaires peuvent être ajoutés pour s'adapter à certaines applications supplémentaires.
4. Le vérin de flèche et le vérin de bras peuvent également être fournis si le client le souhaite.
FORTE CAPACITÉ DE PRODUCTION :
Nous pouvons produire 50 ensembles de flèches de pelle par mois.
Notre production annuelle de divers types de bras de flèche de pelle peut atteindre 600 ensembles.
BON SERVICE :
1. Assistance en ligne dans les 24 heures.
2. Support technique vidéo sur rendez-vous.
(Nos ingénieurs se concentrent sur les flèches et les accessoires de pelle depuis plus de 10 ans)
3. La longue flèche de pelle doit être en deux/trois pièces jointes pour la rendre adaptable dans un conteneur afin d'économiser les frais d'expédition.
Garantie :
1 an pour la flèche à longue portée, 180 jours pour le vérin et la tringlerie, et 90 jours pour le godet.
Toutes les pièces dont vous avez besoin sont incluses.
Les kits à longue portée sont entièrement compatibles avec les godets et les vérins standard des pelles ZHONGHE.
Longue flèche de pelle
|
Long bras de pelle
|

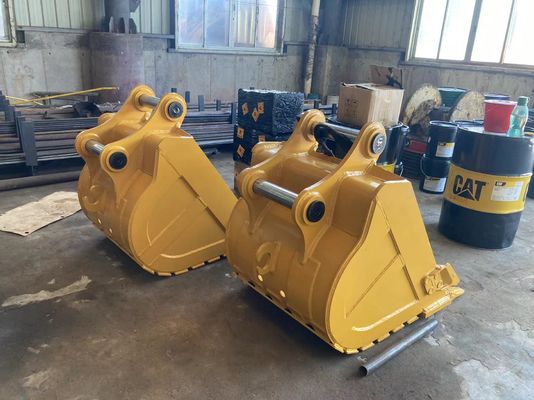

Godet standard
|
Kit de tringlerie
|
Vérin de godet
|
Tuyau de graissage
|
Goupille
|
Système de lubrification
|
Joints
|

Spécification du bras de flèche de pelle
Poids
|
Modèle
|
Longueur de la pièce
|
Longueur totale (m)
|
Poids (kg)
|
Hauteur de déblaiement maximale (m)
|
Longueur totale (mm) |
25T |
8.5 |
16 |
2800 |
16M |
Flèche (A) (mm) |
2.3 |
900 |
Bras (b) (mm) |
5.2 |
1700 |
Rayon de creusement maximal (C) (mm) |
30T |
9.5 |
18 |
3000 |
18M |
Profondeur de creusement maximale (C) (mm) |
2.3 |
1000 |
Hauteur de déchargement maximale (E) (mm) |
5.2 |
1950 |
Hauteur de creusement maximale (F) (mm) |
35T |
10.5 |
20 |
3500 |
20M |
Volume du godet (m³) |
2.3 |
1100 |







Force de l'entreprise
Kaiping Zhonghe Machinery Manufacturing Co., Ltd, est une combinaison de fabrication et de commerce spécialisée dans la personnalisation de différents types de bras de flèche et d'accessoires de pelle. Nous avons plus de 14000 m' d'atelier de normalisation de structures en acier avec un grand nombre d'équipements de traitement de haute précision ainsi qu'une équipe forte et cohésive. À l'heure actuelle, il y a plus de 60 techniciens expérimentés, 30 soudeurs avec plus de 7 ans d'expérience, 15 concepteurs seniors et une équipe de R&D de haute technologie.
Notre production annuelle de divers types de bras de flèche de pelle peut atteindre 600 ensembles. Nous fournissons des produits de haute qualité et à des prix modérés, qui se vendent bien dans plus de 40 pays et régions.
Nous adhérons à la "Qualité du mérite, à la gestion de la sincérité et à la satisfaction du client", et accueillons honnêtement les clients de la maison et de l'étranger pour négocier et coopérer avec nous.





FAQ du bras long de pelle
Q1 : Pourquoi ne pas avoir de vérins de flèche et de bras dans le plan ?
A1 : Premièrement, l'ensemble du bras long s'allonge, mais la flèche ne s'allonge que de son manchon central à son extrémité, de sorte que les vérins de flèche et de bras d'origine peuvent être utilisés. Deuxièmement, l'utilisation des pièces d'origine peut vous faire économiser des frais.
Q2 : Quelle est la longueur du bras de flèche que la mini-pelle peut configurer avec ? Est-il nécessaire d'augmenter le contrepoids ?
A2. De manière générale, le bras le plus long de la pelle 30-40 suggère d'être de 8 mètres, peut configurer un godet de 0,1 m3, sans avoir besoin d'un contrepoids supplémentaire. Le bras le plus long de la pelle 55 suggère d'être de 12 mètres, peut configurer un godet de 0,1 à 0,15 m3, ce qui nécessite un contrepoids supplémentaire de 0,5 tonne. Le bras le plus long de la pelle 60-80 suggère d'être de 12 mètres, peut configurer un godet de 0,15 à 0,25 m3, nécessite un contrepoids supplémentaire de 0,5 à 0,7 tonne.
Il n'est pas recommandé d'étendre le bras de flèche à la longueur la plus longue car la mini-pelle est facile à se balancer.
Q3 : Combien de temps faudra-t-il pour installer une flèche de pelle à longue portée ?
Cela dépend de l'installateur et de la taille de la machine.
Habituellement, déconnecter le bras de flèche d'origine, le vérin de bras, puis fixer le nouveau est correct.
Veuillez rappeler, utilisez pour préparer plusieurs conteneurs pour remplir l'huile avant le démontage.
